微电子封装是保护芯片、实现电气连接并最终形成可用器件的关键步骤，而UV固化技术在其中扮演了高效“粘合剂”与“保护伞”的角色。在芯片贴装、导线包封、灌封填充等精密工序中，需要使用多种特种胶粘剂，这些材料通过UV固化机的瞬时照射，能在数秒内形成强韧的物理和化学保护层，大幅提升封装效率与产品一致性。

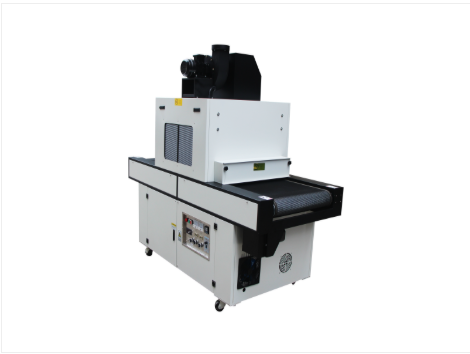

UV固化机的性能直接决定了封装质量。现代微电子封装产线所配备的UV固化机，不仅要求光源强度高、照射均匀，更需具备精准的光谱匹配能力和智能化的照射控制。例如，在固化透光或复杂三维结构内的胶水时，需要UV固化机能够提供特定波长的UV光，并精确控制曝光时间和能量，以确保阴影区域也能完全固化，杜绝后续使用中的可靠性隐患。
随着先进封装技术（如SiP系统级封装、3D封装）的快速发展，对固化工艺提出了更严苛的要求。UV固化技术凭借其快速、低温、精准的优势，成为实现高密度、异质集成的关键助力。未来，与自动化产线深度集成的智能化UV固化机，将通过实时工艺监控与数据反馈，进一步推动电子封装向更高效率、更高可靠性的方向迈进。
关键字：UV固化机
